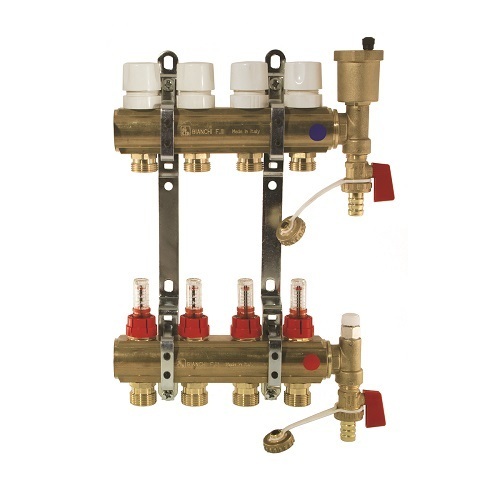

Collettori in ottone con vitoni term., flussimetri, sfiato
Art. C342÷C3502
Collettori da barra FF con attacchi 3/4" M eurocono con vitone termostatico e regolatori di flusso.
Staffe di supporto Art. 271 e terminali per collettori Art. 298 e 299
Temperatura d'esercizio: 5-70°C
Pressione massima d'esercizio: 6 bar
Scala flussimetro: 0-8 lmin
Articoli

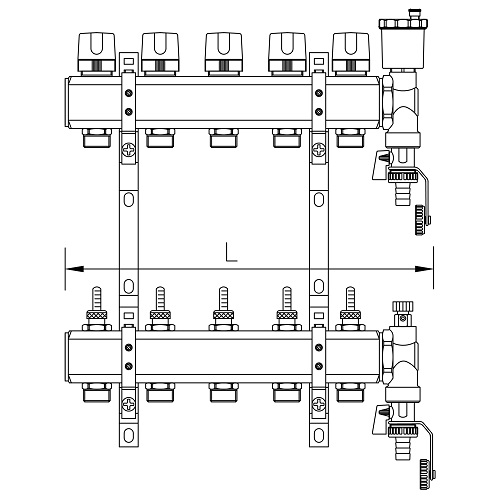

| Codice | Dimensione (D) | Finitura | Maniglia | Imballo | D1 | I | L | ||||
| 2 vie | |||||||||||
| C342060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 154.0 | |||||
| C342070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 154.0 | |||||
| 3 vie | |||||||||||
| C343060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 204.0 | |||||
| C343070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 204.0 | |||||
| 4 vie | |||||||||||
| C344060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 254.0 | |||||
| C344070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 254.0 | |||||
| 5 vie | |||||||||||
| C345060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 304.0 | |||||
| C345070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 304.0 | |||||
| 6 vie | |||||||||||
| C346060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 354.0 | |||||
| C346070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 354.0 | |||||
| 7 vie | |||||||||||
| C347060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 404.0 | |||||
| C347070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 404.0 | |||||
| 8 vie | |||||||||||
| C348060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 454.0 | |||||
| C348070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 454.0 | |||||
| 9 vie | |||||||||||
| C349060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 504.0 | |||||
| C349070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 504.0 | |||||
| 10 vie | |||||||||||
| C350060500 | 1" | Plastica | 1 | 3/4" | 50.0 | 554.0 | |||||
| C350070500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 554.0 | |||||
| 11 vie | |||||||||||
| C350160500 | 1" | Plastica | 1 | 3/4" | 50.0 | 604.0 | |||||
| C350170500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 604.0 | |||||
| 12 vie | |||||||||||
| C350260500 | 1" | Plastica | 1 | 3/4" | 50.0 | 654.0 | |||||
| C350270500 | 1 1/4" | Plastica | 1 | 3/4" | 50.0 | 654.0 | |||||
Finitura
- Giallo
- Cromo
- Nichel
- Bianco
Filetti: ISO 228
Adatti per raccordi tubo rame, PEX, multistrato
Fluidi ammessi: Acqua (percentuale massima di glicole: 50%)
Abbinabili agli attuatori: art.350-351
Le valvole a sfera devono essere utilizzate in posizione totalmente aperta-chiusa
I collettori vengono forniti già montati sulle staffe di supporto; gli accessori saranno forniti smontati all'interno della stessa scatola
